一、引言
梯形铝壳电阻作为电阻的一种特殊类型，是一种大功率电阻器，采用易散热封装材料，以铝合金外壳与高绝缘填充材料封装，凭借独特的结构设计和性能优势，在诸多领域展现出不可替代的作用。本文将从产品特点、应用原理、应用场景以及选型注意事项方面，阐述梯形铝壳电阻的应用，为电子工程、电力设计等领域的专业人士提供相关的技术参考。

二、铝壳电阻的特点
1.独特的散热结构设计
梯形铝壳电阻采用梯形外壳造型，相较于传统的矩形铝壳电阻，增加了散热表面积。外壳上设有多条散热鳍片，呈梯形规律分布，能够有效增强空气对流效果。

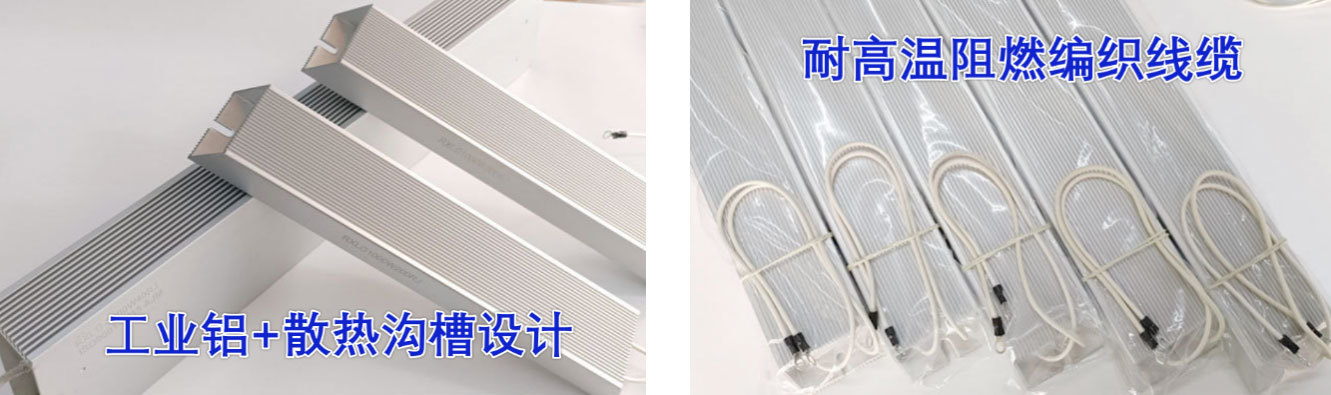

图1. 梯形铝壳电阻结构设计

并且其电极引线是耐高温阻燃编织线缆。在同等功率负载条件下，梯形铝壳电阻的散热效率比普通矩形铝壳电阻提高约 20% - 30% 。
2.高功率承载能力
梯形铝壳电阻内部采用高性能的合金电阻丝，结合优化的封装工艺。具备出色的功率承载能力。对于短时间的大电流可以起到很好的保护作用。
3.良好的机械强度与抗震性
梯形铝壳电阻的外壳采用高强度铝合金材料，经过精密压铸和表面处理工艺，使其具有较高的机械强度。这种结构不仅能够抵御外部机械冲击，还能在振动环境中保持稳定性能。
4.灵活的安装方式
可以根据实际需求，利用梯形侧面的倾斜角度，实现倾斜或堆叠安装，充分节省电路板空间。这种灵活的安装方式，在空间有限的电子设备内部，如小型通信基站、紧凑型电源模块等场景中，能够提高空间利用率，方便电路设计与装配。

三、应用原理
1.限流原理
依据欧姆定律I = U/R，当电路中接入梯形铝壳电阻后，通过合理选择电阻阻值，能够限制电路中的电流大小。在电源启动瞬间，往往会产生较大的浪涌电流，可能会对电路中的敏感元件造成损害。此时串联合适的铝壳电阻，可有效抑制浪涌电流，随着电路进入稳定工作状态，再通过继电器或其他控制元件将电阻短接，使电路恢复正常工作电流。
2.分压原理
在串联电路中，电压的分配与电阻阻值成正比。铝壳电阻与其他电路元件串联时，能够按照其电阻值在总电阻中所占的比例，将电源电压进行合理分配。在信号调理电路中，通过调整铝壳电阻与其他电阻的阻值配比，可以将传感器输出的电压信号调整到适合后续电路处理的电压范围，实现对信号的精确调理和转换。
3.电能转化为热能原理
当电流通过铝壳电阻时，根据焦耳定律Q = I^2Rt，电能转化为为热能。铝壳电阻凭借其高效的散热结构，能够迅速将产生的热量散发到周围环境中，在需要消耗电能产生热量的场景，如制动能量消耗等应用中发挥重要作用。

四、应用场景
1.工业领域—用于制动电阻
在工业自动化生产线中，变频器是核心设备之一。当电机处于制动状态时，会产生大量的再生电能，若不及时处理，会导致变频器直流母线电压升高，影响设备安全运行。铝壳电阻作为制动电阻接入电路，能够快速将再生电能转化为热能消耗掉，稳定直流母线电压。避免直流母线电压过高，从而保护变频器不受损坏。
2.电力电子领域
在UPS系统中，梯形铝壳电阻常用于模拟负载测试和放电保护。在 UPS 的日常维护和性能测试中，通过接入梯形铝壳电阻作为模拟负载，能够检测 UPS 在不同负载条件下的输出性能和续航能力。同时，在 UPS 电池放电过程中，梯形铝壳电阻可作为放电电阻，将电池储存的电能安全消耗掉，避免电池过度放电或意外短路造成的损坏。
3.新能源汽车领域

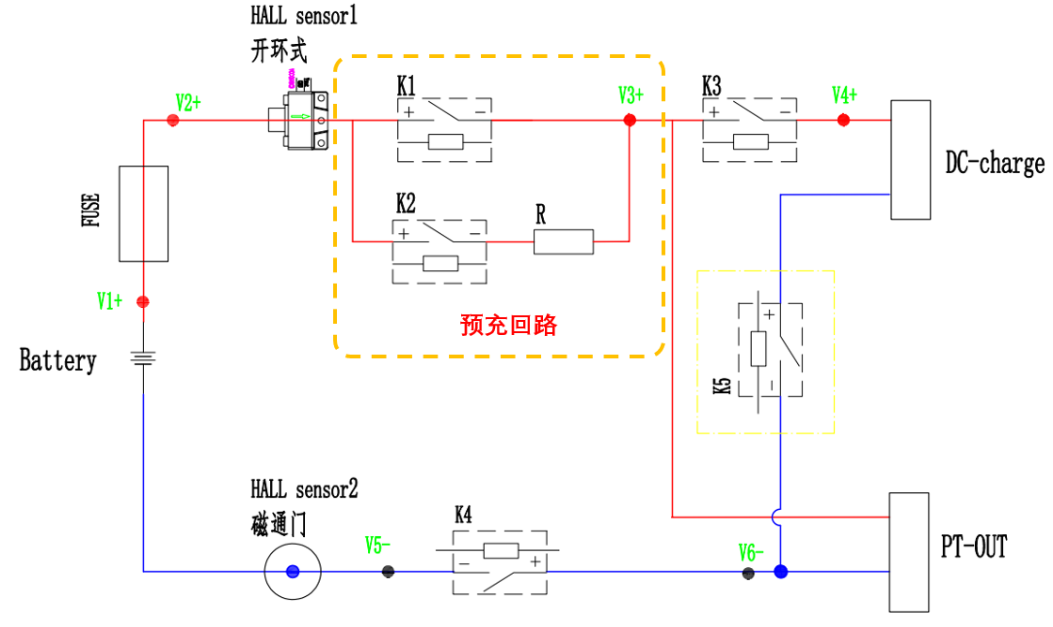

在新能源汽车的电池管理系统（BMS）中，梯形铝壳电阻用于预充电和过流保护。在车辆上电过程中，为防止大电流对电池和电路造成冲击，需要通过梯形铝壳电阻进行预充电，逐步建立起系统电压。此外，当电池系统出现过流故障时，梯形铝壳电阻能够迅速将多余电流转化为热能消耗，保护电池和相关电路元件的安全，确保新能源汽车的可靠运行。如下图2所示，电阻R在预充回路中做保护作用。
