一、变频器工作原理概述
变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率电能控制装置，核心在于通过整流、滤波、逆变等环节实现对电机转速、转矩等参数的精确调节。在工业自动化、家电、新能源等众多领域，变频器广泛应用于风机、水泵、电梯、空调等设备的驱动控制。其工作过程中，电能在交直流之间转换，电路中会产生较大的电流和电压波动，因此对电路中电阻元件的性能有着严格要求。

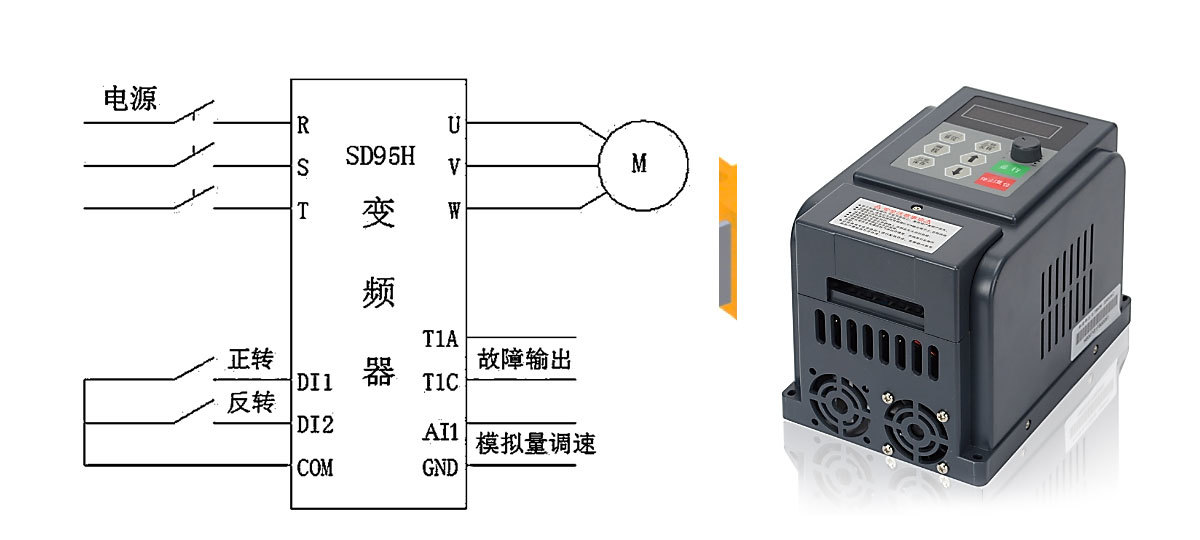

图1. 变频器典型拓扑结构

二、合金电阻的特性匹配
合金电阻由多种金属合金材料制成，具备高精度、低温度系数、高功率承载能力、良好的散热性能等特性。高精度可确保在复杂电路环境下对电流、电压的精准监测与控制；低温度系数意味着在温度变化时，其阻值变化极小，能维持电路参数稳定；高功率承载能力和良好散热性能，使其能够承受变频器工作过程中产生的大电流和高热量，保障电阻自身及整个电路系统稳定运行。

三、合金电阻在变频器中的具体应用
3.1 启动限流应用
变频器在启动瞬间，由于滤波电容需要快速充电，会产生较大的冲击电流，若不加以限制，可能损坏整流二极管、滤波电容等元件。此时，合金电阻作为限流电阻接入电路。在启动初期，合金电阻利用自身电阻值限制充电电流大小，使滤波电容能够平稳充电。

图2. 交直交型变频器电路原理示意图

图2中，滤波电容器C1和C2两端各并联了一个电阻，是为了使两只电容器上的电压基本相等，防止电容器在工作中损坏。除此之外，在整流桥和滤波电容器之间接有一个电阻R和一对接触器触点KM，其缘由是：变频器刚接通电源时，滤波电容器上的电压为0V，而电源电压为380V时的整流电压峰值是537V，这样在接通电源的瞬间将有很大的充电冲击电流，有可能损坏整流二极管。
另外，端电压为0的滤波电容器会使整流电压瞬间降低至0V，形成对电源网络的干扰。为了解决上述问题，在整流桥和滤波电容器之间接入一个限流电阻R，可将滤波电容器的充电电流限制在一个允许范围内。但是，如果限流电阻R始终接在电路内，其电压降将影响变频器的输出电压，也会降低变频器的电能转换效率，因此，滤波电容器充电完毕后，由接触器KM将限流电阻R短接，使之退出运行。

3.2 过流保护应用
在变频器运行过程中，当电机负载突变、短路或其他故障导致电路中电流异常增大时，需要快速检测并采取保护措施。合金电阻可作为过流检测元件，串联在主回路中。由于其高精度特性，能够将电流变化准确转换为电压信号。当电流超过设定阈值时，该电压信号触发过流保护电路动作，使变频器迅速切断输出，从而保护电机和其他电路元件不受过大电流损坏。此外，合金电阻稳定的性能可确保在不同工况下过流检测的准确性和可靠性。如下为电流检测及保护电阻常用的裸片合金和封体合金电阻。

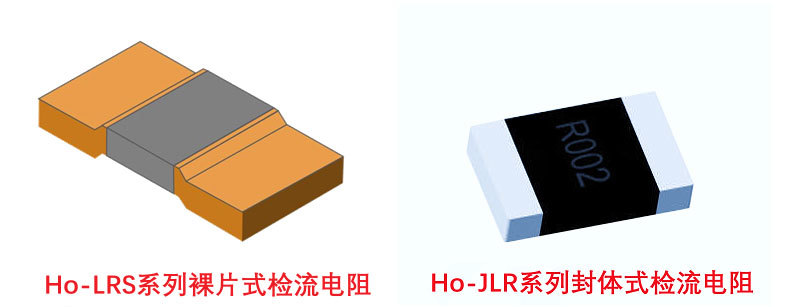

图3. 电流检测常用电阻选型

3.3 电压采样与反馈控制应用
变频器为实现对输出电压的精确控制，需要实时采集电压信号并反馈至控制系统。合金电阻利用其高精度和低温度系数特性，组成分压电路对变频器输出电压进行采样。通过合理选择电阻阻值，将高压信号转换为适合控制系统处理的低压信号，确保采样电压的准确性和稳定性。控制系统根据采样电压与设定值的偏差，实时调整逆变器的输出，实现对输出电压的闭环控制，保证变频器输出稳定、精确的电压，满足负载运行需求。

3.4 制动电阻应用
当变频器驱动的电机需要快速减速或停车时，电机处于发电状态，会产生再生电能回馈到直流母线，导致直流母线电压升高。若不及时处理，过高的电压可能损坏变频器内部元件。合金电阻作为制动电阻接入直流母线，当直流母线电压超过设定值时，制动单元导通，将电机产生的再生电能消耗在制动电阻上，以热能形式散发出去，从而维持直流母线电压在安全范围内。合金电阻高功率承载能力和良好散热性能，使其能够快速、稳定地消耗再生电能，确保变频器和电机安全运行。

四、总结
合金电阻凭借高精度、低温度系数、高功率承载和良好散热等特性，在变频器启动限流、过流保护、电压采样反馈控制以及制动等多个关键环节发挥着不可替代的作用。通过合理利用合金电阻的特性，变频器能够实现稳定、可靠运行，提升系统性能和安全性。随着工业自动化和电力电子技术的不断发展，合金电阻在变频器中的应用将更加深入和广泛，同时也将促使合金电阻向更高性能方向不断发展，以满足变频器日益增长的技术需求。

注：本文档如有更新，恕不另行通知。若您还想深入了解产品或解决方案，或特定场景的应用，欢迎随时咨询技术支持。
